A linha TITAn foi desenvolvida para atender os mais rigorosos critérios de normas técnicas nacionais, bem como, as normas de segurança aplicáveis.
Foi submetida a ensaios de tipo em laboratórios especializados de forma a atender as exigências da NBR IEC 60439-1.

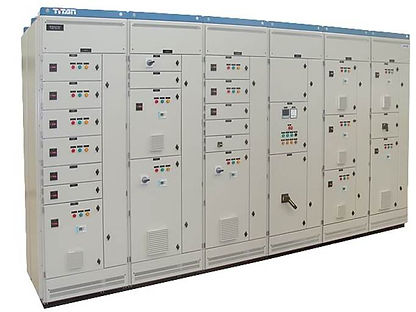

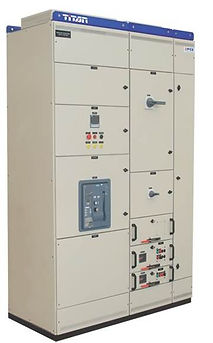

Os painéis TITAn podem ser configurados como:
Quadro geral de baixa tensão (QGBT);
Centro de controle de motores (CCM);
Quadro de distribuição (QD).
Para todas essas soluções a linha pode ser configurada com gavetas fixas ou extraíveis.
Características Técnicas
Os painéis TTA/PTTA PCE foram projetados e ensaiados para atender as características abaixo relacionadas. Sob consulta ao nosso corpo técnico, outras características poderão ser atendidas.
| Corrente Nominal (In) | Até 3200 A* |
|---|---|
| Gavetas | Fixas e Extraíveis |
| Grau de Proteção | IP-40 |
| Instalação | Abrigada |
| Separação Interna | 3a, 3b, 4a e 4b |
| Entrada / Saída de Cabos | Superior ou Inferior |
| Temperatura Ambiente | de -5ºC até 40ºC |
| Grua de Poluição | 4 |
| Tensão de Impulso (Uimp) | 8 kV |
| Frequência Nominal | 50 ou 60 Hz |
| Tensão de Isolação (Ui) | 690 V |
| Tensão Nominal de Operação | Até 480 V |
| Corrente Suportável Nominal de Crista | 143 kA |
| Corrente Suportável Nominal de Curta Duração | 65 kA |

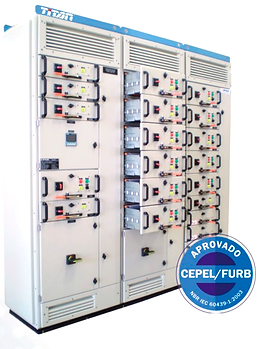

Gavetas Extraíveis
O sistema de extração de gavetas das nossas linhas de painéis conta com as seguintes posições:
•Extraída;
•Teste;
•Inserida.
As gavetas extraíveis possuem um sistema mecânico que impede a retirada da gaveta da posição INSERIDA quando o disjuntor principal da gaveta estiver fechado. Possuem ainda possibilidade de bloqueio por cadeado em qualquer uma das posições e um sistema mecânico que impede que a gaveta seja retirada se não estiver na posição extraída. As operações de troca de posição da gaveta são realizadas com a gaveta fechada. Tais mecanismos conferem ao sistema um elevado nível de segurança operacional, atendendo plenamente os requisitos da NR-10.
Veja o posicionamento
